Ремонт сварочного аппарата MagmaWeld ministick

Сервисный Центр поступил аппарат MagmaWeld ministick, как обычно с диагнозом "НЕ ВКЛЮЧАЕТСЯ"

Ремонт уровень: очень простой

Ремонт сварочного аппарата MagmaWeld ministick

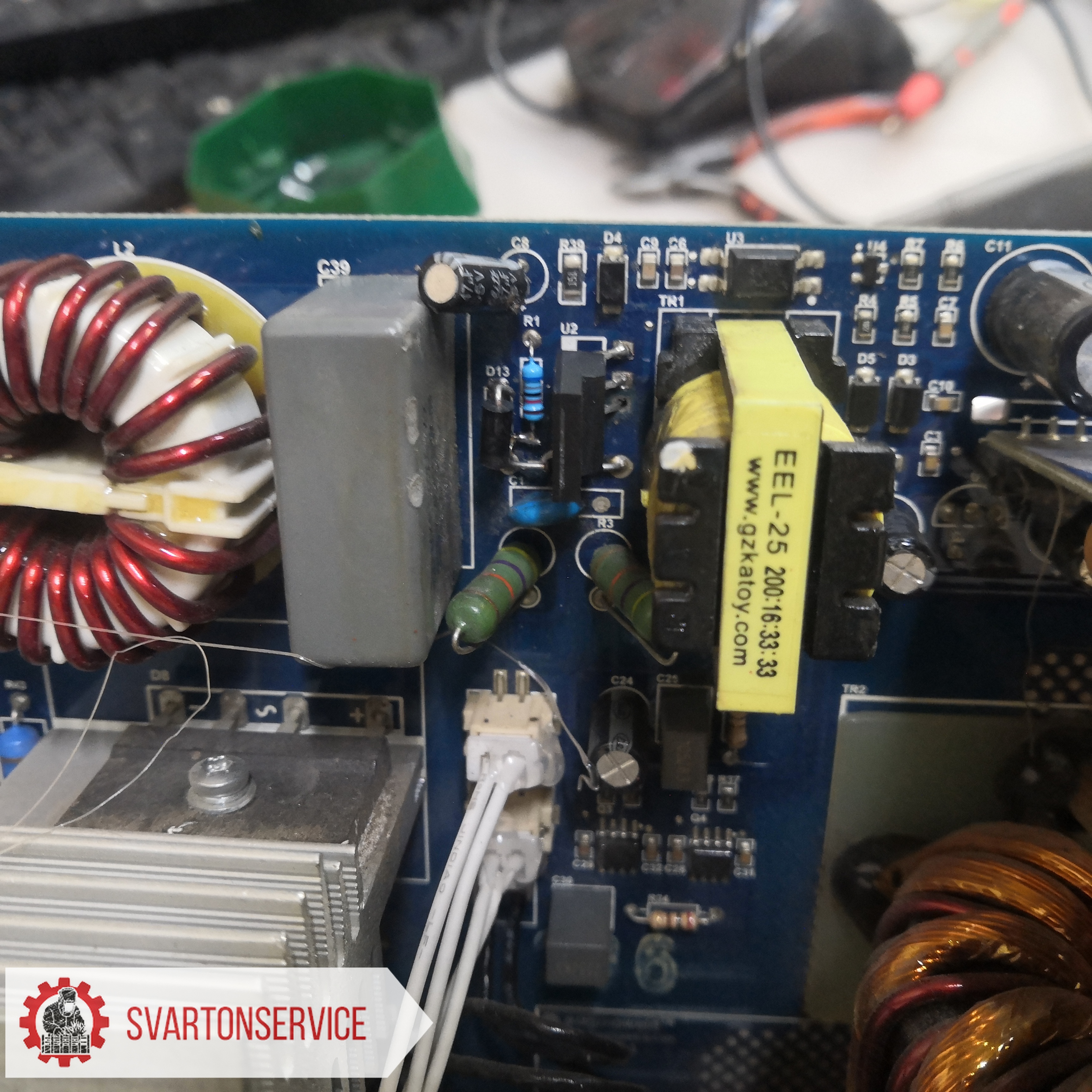

При вскрытии обнаружено оплавление электронных компонентов в блоке дежурного питания.

Возможно из-за скачка напряжения.

Процесс ремонта заключается в дефектовке неисправных элементов и анализе последующего ремонта.

В данном случае произошло короткое замыкание в цепи 300 Вольт, что повлекло за собой выгорание дорожек на печатной плате.

Неисправности ШИМ микросхемы и ее обвязки.

Ничего сложного нет. Для начала выпаиваем все неисправные компоненты.

Чистим, моем, восстанавливаем дорожки печатной платы.

Далее запаиваем все исправные на место.

Проверяем, если все работает - заливаем термостойким лаком.

Ремонт окончен.
